Guide Complet des Empreintes de Platines pour Viseurs Points Rouges sur Armes de Poing


L’univers des viseurs points rouges pour armes de poing s’est considérablement développé ces dernières années, transformant la façon dont les tireurs sportifs et les professionnels abordent la précision de tir. Cependant, la diversité des empreintes de platines disponibles peut rapidement devenir un casse-tête pour les utilisateurs. Comprendre les différents systèmes de montage et leurs compatibilités est essentiel pour choisir l’équipement optimal et éviter les erreurs coûteuses.


Qu’est-ce qu’une Empreinte de Platine pour Viseur Point Rouge ?

Une empreinte de platine (ou « footprint » en anglais) désigne le schéma de fixation spécifique situé sous un viseur point rouge[1]. Ces empreintes comprennent la disposition des trous de vis, les rainures, les goupilles et les surfaces d’appui qui permettent de fixer solidement l’optique sur l’arme[1]. Chaque empreinte possède des dimensions et des caractéristiques uniques qui déterminent sa compatibilité avec les différents pistolets et platines d’adaptation.

Les empreintes de montage ne sont pas universelles, contrairement aux lunettes de visée pour carabines qui bénéficient d’options de montage plus standardisées[2]. Cette diversité s’explique par l’innovation constante des fabricants et la nécessité d’adapter les systèmes aux contraintes spécifiques des armes de poing compactes.

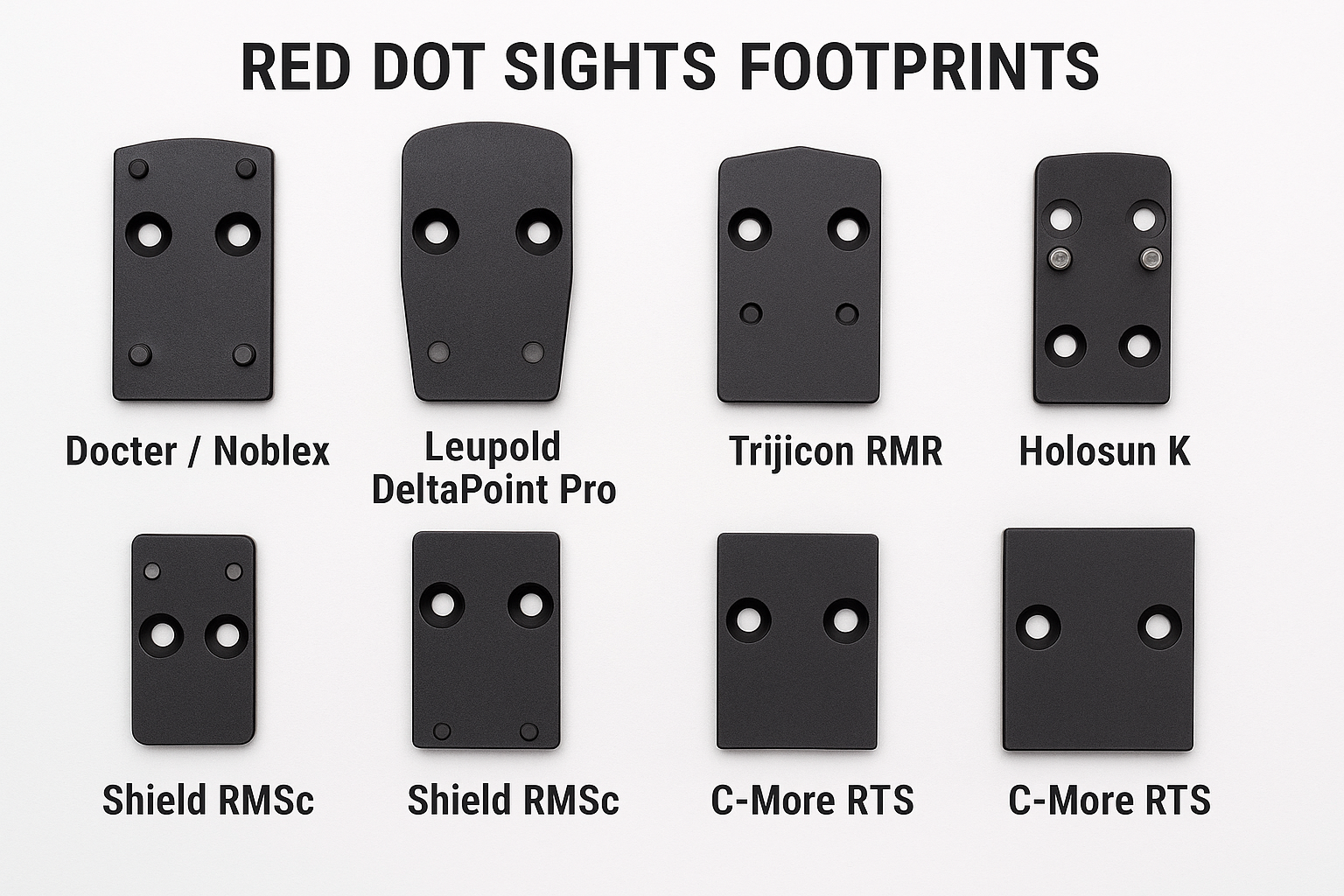

Les Principales Empreintes du Marché


Empreinte Trijicon RMR : Le Standard de Référence

empreinte trijicon rmr

L’empreinte RMR (Ruggedized Miniature Reflex) de Trijicon est devenue une référence incontournable dans l’industrie[3]. Elle se caractérise par :

  • Deux vis centrales et deux goupilles avant pour une fixation optimale
  • Un entraxe de vis de 18,8 mm et un entraxe de goupilles de 22,5 mm
  • Une robustesse éprouvée dans les environnements tactiques et militaires
  • Une compatibilité étendue avec de nombreux pistolets « optic ready »

Cette empreinte équipe la majorité des glissières à double colonne comme les Glock 19 MOS, Smith & Wesson M&P 2.0, et Walther PDP[3]. Sa popularité s’explique par la solidité du montage et la capacité à maintenir le zéro même sous contrainte.


Empreinte Docter/Noblex : L’Héritage Compact

empreinte docter:noblex

L’empreinte Docter (également appelée Noblex) constitue l’un des premiers standards du marché[1]. Ses caractéristiques incluent :

  • Deux vis centrales et quatre logements d’ergots aux coins
  • Des dimensions de 46 mm x 28 mm environ
  • Une adoption répandue sur les points rouges compacts de première génération
  • Une compatibilité avec Burris FastFire, Vortex Venom, et nombreux modèles Vector Optics

Cette empreinte reste très présente sur les glissières 1911 et les platines AOS de Springfield, témoignant de sa fiabilité dans le temps[4].


Empreinte Shield RMS/RMSc : L’Ultra-Compact

empreinte shield rms:rmsc

Conçue spécifiquement pour les pistolets micro-compacts, l’empreinte Shield RMS (Reflex Mini Sight) répond aux besoins du port discret[1]. Elle se distingue par :

  • Des dimensions réduites (40,9 mm x 26,6 mm)
  • Un schéma identique à l’empreinte Docter mais miniaturisé
  • Une adoption native sur Glock 43X MOS, Sig P365 et Springfield Hellcat
  • Une version modifiée par Holosun (série K) sans ergots arrière

Cette empreinte représente l’avenir du marché des armes de poing compactes, répondant à la demande croissante pour les solutions de port discret.


Empreinte Leupold DeltaPoint Pro : La Grande Fenêtre

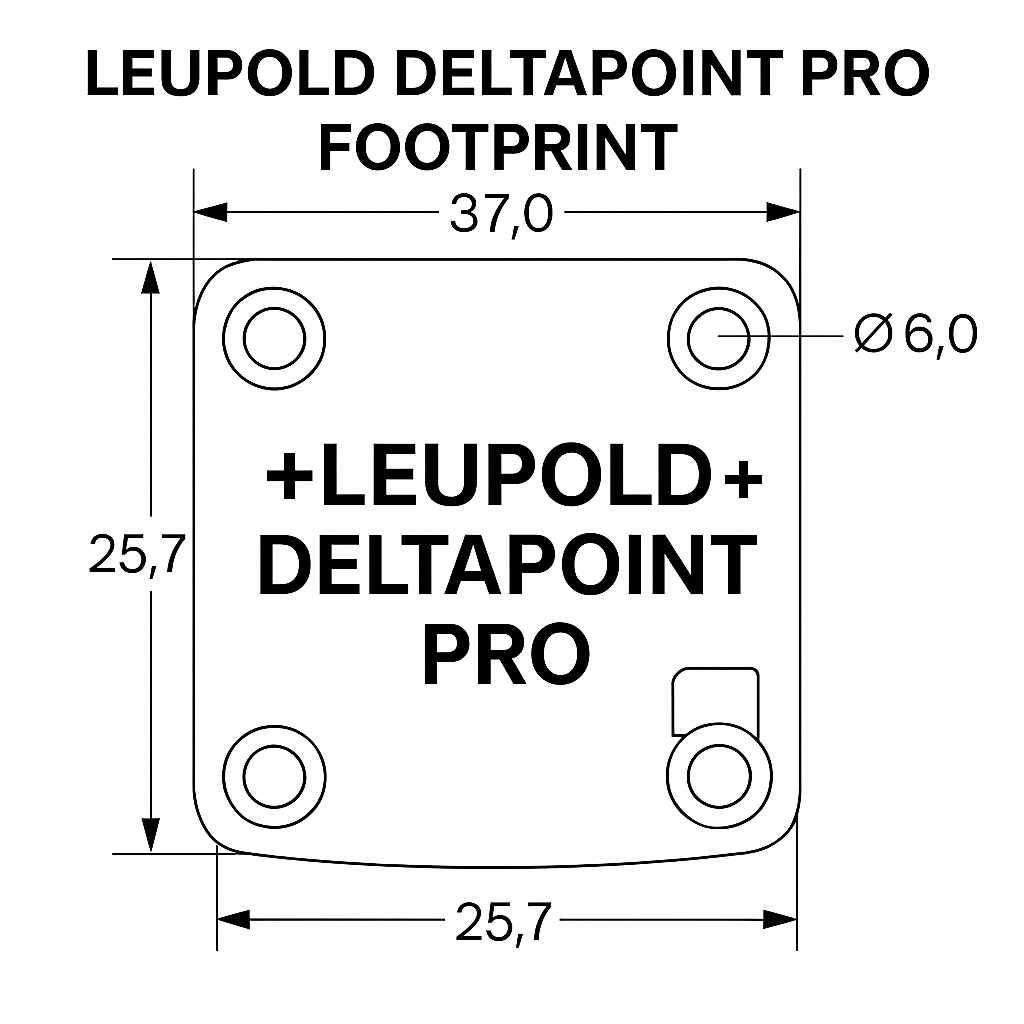

empreinte leupold deltapoint pro

L’empreinte DeltaPoint Pro (DPP) se caractérise par ses logements d’ergots plus larges (Ø 4,2 mm) permettant une embase plus rigide[4]. Elle équipe :

  • Leupold DeltaPoint Pro et EoTech EFLX
  • SIG Romeo 1 Pro et Vortex Defender-ST
  • Plusieurs pistolets via plaques dédiées (Springfield XD-M OSP, Walther PDP)

Cette empreinte privilégie la fenêtre élargie au détriment de la compacité, séduisant les utilisateurs recherchant un champ de vision maximal.


Empreinte Aimpoint Acro : L’Étanchéité Totale

empreinte aimpoint acro

L’empreinte Aimpoint Acro révolutionne le concept avec sa rainure transversale pincée par un boulon[4]. Ses avantages incluent :

  • Aucun filetage dans la base du viseur
  • Une étanchéité parfaite grâce au boîtier fermé
  • Une compatibilité croissante (Glock 17 « Acro cut », B&T Acro slide)
  • Une adoption militaire pour les environnements sévères

Cette empreinte séduit les utilisateurs professionnels craignant la pénétration de poussière ou d’humidité dans l’émetteur.


Vector Optics et ses Codes d’Empreintes


La marque Vector Optics a simplifié la compréhension des empreintes en attribuant un code interne à chaque standard[1]. Cette nomenclature facilite grandement le choix :


Correspondances des Codes Vector Optics

CodeEmpreinte StandardModèles Vector OpticsCompatibilité
MOJTrijicon RMRFrenzy-X 1x22x26, Frenzy-X 1x19x28Glock MOS, M&P 2.0[3]
TEKDocter/NoblexFrenzy 1x17x24, Frenzy-X 1x20x28Burris FF3, Vortex Venom[1]
MAGShield RMScFrenzy-S 1x17x24 (MIC/AUT)Glock 43X, Sig P365[1]
VODAimpoint AcroFrenzy Plus 1x18x20Glock Acro cut, PDP 2.0[1]
GINC-More RTS/STSFrenzy Plus 1x22x32 QDPistolets Open, 2011[1]
RUMAimpoint MicroMaverick 1×22, Centurion 1×20Carabines, gros calibres[1]


Cette standardisation permet aux utilisateurs de Vector Optics de choisir facilement leur viseur en fonction de l’empreinte de leur arme, garantissant une compatibilité parfaite sans adaptation supplémentaire.

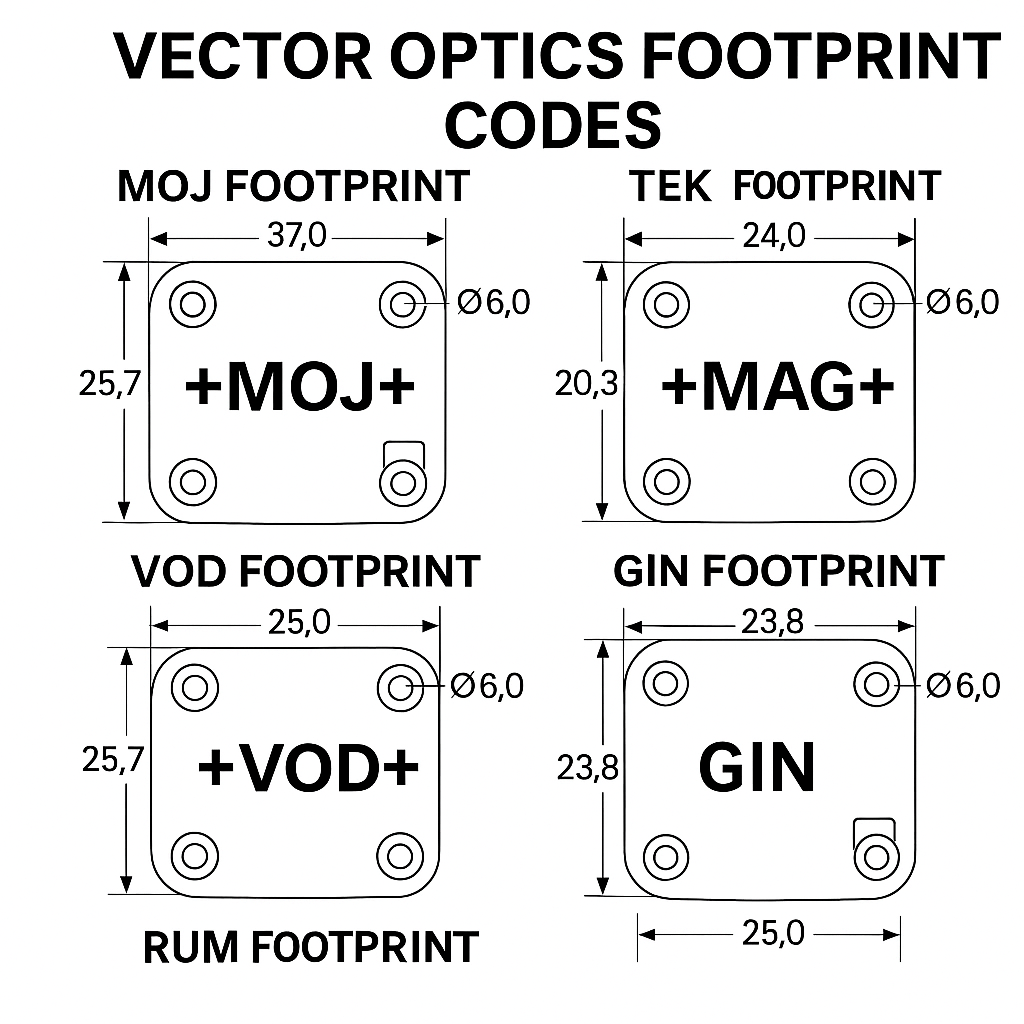

correspondances des codes vector optics


Compatibilité des Armes de Poing avec les Empreintes


Pistolets avec Découpe Directe

De nombreux pistolets modernes sont livrés avec une découpe usinée directement dans la glissière :

  • Glock 43X/48 MOS : Empreinte RMSc native[4]
  • Sig P365 XL/P365-XMacro : Compatible Shield RMSc[4]
  • Springfield Hellcat OSP : Empreinte Springfield Micro (équivalent RMSc)[4]
  • B&T Glock 17 Acro Cut : Empreinte Aimpoint Acro[4]


Systèmes de Plaques Adaptatives

D’autres fabricants privilégient les systèmes de plaques interchangeables :

  • Walther PDP 2.0 : Plaques RMR, DPP, RMSc, Acro disponibles[4]
  • Smith & Wesson M&P 2.0 OR : Kit de 7 plaques différentes[4]
  • CZ P-10 OR : Plaques Docter, RMR, DPP[4]
  • HK VP9 2023 OR : Empreinte HK modifiée[4]

Cette approche offre une flexibilité maximale mais ajoute une épaisseur supplémentaire pouvant affecter la co-visée avec les organes mécaniques.


Choisir la Bonne Empreinte : Méthodologie Pratique


Étape 1 : Identifier la Découpe de Votre Arme

Consultez le manuel d’utilisation de votre pistolet ou examinez physiquement la glissière pour identifier :

  • La présence d’une découpe directe ou d’un système de plaques
  • Les dimensions et la forme de la découpe
  • La compatibilité mentionnée par le fabricant


Étape 2 : Vérifier la Compatibilité avec Vector Optics

Utilisez la nomenclature des codes Vector Optics pour simplifier votre choix :

  • Un viseur code MOJ s’adaptera à une découpe RMR
  • Un viseur code MAG conviendra à une empreinte RMSc
  • Un viseur code TEK sera compatible Docter/Noblex


Étape 3 : Considérer l’Environnement d’Utilisation

Adaptez votre choix à vos besoins spécifiques :

  • Environnements sévères : Privilégier l’empreinte Acro (VOD)
  • Port discret : Opter pour l’empreinte RMSc (MAG)
  • Polyvalence : Choisir l’empreinte RMR (MOJ)
  • Compétition Open : Sélectionner l’empreinte C-More (GIN)


Étape 4 : Vérifier la Hauteur de Co-visée


Assurez-vous que la hauteur totale (platine + viseur) permet une co-visée correcte avec les organes mécaniques. Une sur-épaisseur excessive peut nécessiter des organes de visée surélevés.


Avantages et Inconvénients des Différentes Empreintes


Empreinte RMR (MOJ)

Avantages :

  • Robustesse maximale
  • Compatibilité étendue
  • Écosystème riche

Inconvénients :

  • Encombrement supérieur
  • Coût généralement plus élevé


Empreinte RMSc (MAG)

Avantages :

  • Compacité optimale
  • Idéale pour port discret
  • Poids réduit

Inconvénients :

  • Fenêtre de visée limitée
  • Durée de vie batterie moindre


Empreinte Acro (VOD)

Avantages :

  • Étanchéité parfaite
  • Durabilité exceptionnelle
  • Pas de pénétration de débris

Inconvénients :

  • Coût élevé
  • Compatibilité limitée
  • Poids supérieur


Conseils d’Installation et de Maintenance

installation et de maintenance

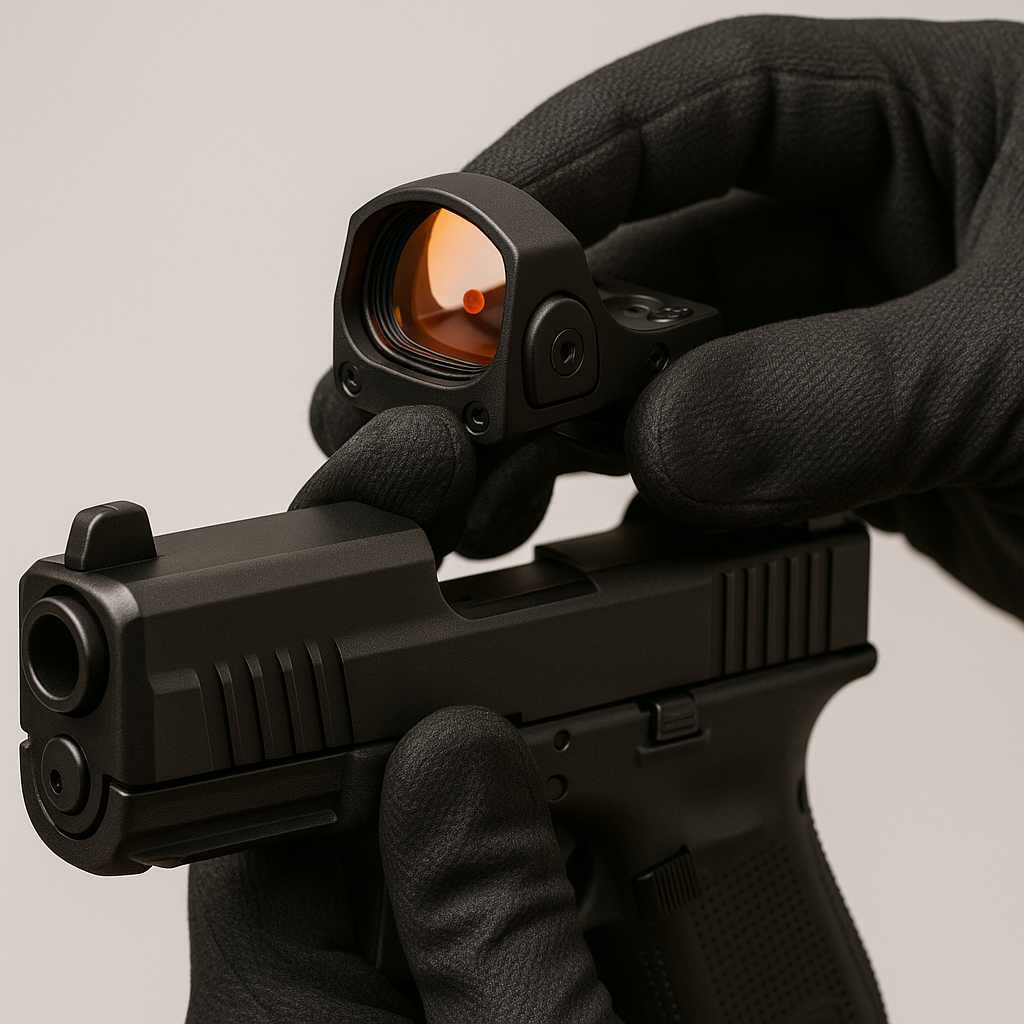

Installation Correcte

Pour garantir un montage optimal de votre viseur point rouge :

  1. Utilisez les vis appropriées fournies avec le viseur[5]
  2. Appliquez du frein-filet bleu sur les filetages[5]
  3. Serrez progressivement et uniformément les vis
  4. Vérifiez l’alignement avant le serrage final


Réglage et Mise au Point

Le réglage d’un viseur point rouge suit une méthode simple mais précise[5] :

  1. Utilisez une cible avec un point de référence clair
  2. Tirez 3 coups en visant le centre
  3. Ajustez le réticule dans la direction opposée à l’impact
  4. Répétez jusqu’à obtenir la précision souhaitée


Maintenance Préventive

Pour préserver les performances de votre installation :

  • Vérifiez régulièrement le serrage des vis
  • Nettoyez les lentilles avec un chiffon microfibre
  • Contrôlez l’état de la pile et des joints
  • Protégez l’optique lors du transport


Évolution du Marché et Tendances


Standardisation Progressive

Le marché tend vers une standardisation accrue autour de quelques empreintes dominantes :

  • RMR pour les pistolets full-size
  • RMSc pour les modèles compacts
  • Acro pour les applications militaires/professionnelles


Innovations Technologiques

Les dernières innovations incluent :

  • Chargement par induction (Osight S/X)[6]
  • Cellules photovoltaïques intégrées
  • Réticules adaptatifs selon l’éclairage
  • Systèmes de montage sans vis


Compatibilité Future


Les fabricants investissent dans des solutions multi-empreintes et des adaptateurs universels pour simplifier l’expérience utilisateur et réduire la fragmentation du marché.


Conclusion

Maîtriser les empreintes de platines pour viseurs points rouges constitue un prérequis essentiel pour tout utilisateur d’armes de poing modernes. La compréhension des différents systèmes de montage, de leurs compatibilités et de leurs spécificités permet de faire des choix éclairés et d’optimiser ses performances de tir.

La nomenclature Vector Optics simplifie grandement cette démarche en proposant des codes clairs (MOJ, TEK, MAG, VOD, GIN, RUM) correspondant aux standards établis. Cette approche garantit une compatibilité parfaite tout en offrant un excellent rapport qualité-prix.

L’évolution du marché vers une standardisation progressive et l’émergence de nouvelles technologies promettent de simplifier encore davantage l’univers des empreintes. En attendant, une approche méthodique basée sur l’identification précise de votre arme, la vérification des compatibilités et la prise en compte de vos besoins spécifiques vous permettra de choisir l’empreinte et le viseur point rouge idéaux pour votre pratique.

Que vous soyez tireur sportif, professionnel de la sécurité ou amateur de tir de loisir, comprendre les empreintes de platines vous ouvrira les portes d’un monde de précision et de performance accrue. L’investissement dans un système de visée adapté transformera votre expérience de tir et vous permettra d’exploiter pleinement le potentiel de votre arme de poing.
