Chaussettes hautes Hunting Silver Kaki P 39.40 : guide expert 2026
Team_Lemontagnard
15 avril 2026
Lire la suite
Un projectile coulé maison n’est jamais tout à fait « standard » : la dureté de l’alliage, la température de coulée, la qualité du moule et même la cadence de travail changent le résultat final. Et quand on parle d’un moule historique comme le 515139 SC .50 340 gr, la moindre variation peut se traduire par un diamètre irrégulier, un poids qui dérive, ou une balle qui s’emplombe trop vite. Si vous êtes ici, c’est probablement parce que vous cherchez un avis expert sur le 515139 sc .50 340 gr : à quoi sert-il vraiment, pour quels calibres et quelles armes, comment le régler, et quelles erreurs éviter pour obtenir des balles régulières dès les premières séances.
Ce guide va droit au but : spécifications vérifiables, méthode de prise en main, réglages de l’atelier, logique de choix d’alliage, et comparatif avec d’autres solutions (moules multi-empreintes, services de balles déjà coulées, ou profils proches). Vous trouverez aussi des points de vigilance sécurité et réglementation, un tableau récapitulatif, une FAQ, et des liens utiles (catégorie Rechargement, contact, et articles du blog liés au tir/rechargement).
VOIR LE PRODUIT SUR LE MONTAGNARD

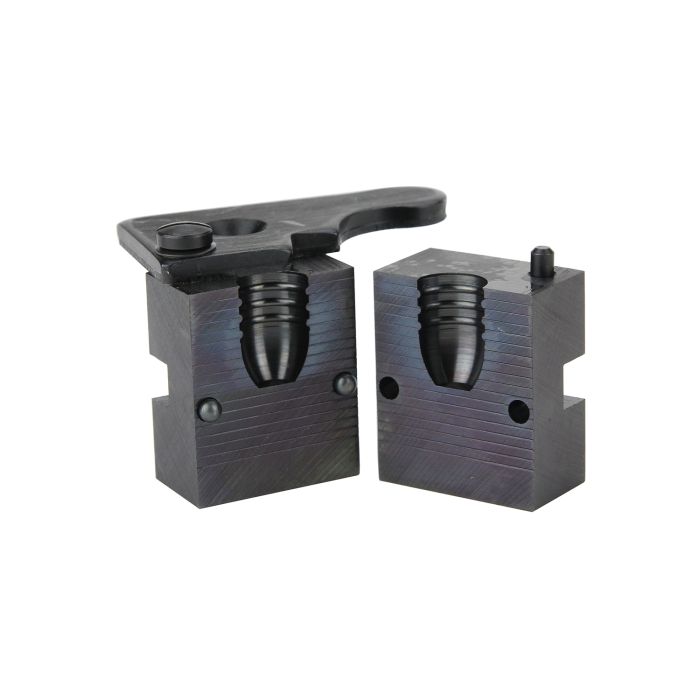

Le 515139 SC .50 340 gr est un moule à balle (bullet mold) conçu pour produire un projectile d’environ 340 grains en .515″, avec un profil flat nose (nez plat), et une seule empreinte (moule 1 cavité) : ce sont des caractéristiques qu’on retrouve dans les fiches techniques de distributeurs spécialisés comme MidwayUSA et Track of the Wolf.
Ce type de moule parle surtout à trois profils :
Les fiches produits de distributeurs nord-américains associent ce moule aux cartouches 56-50 Spencer et 50-70 Government. Dans la pratique, cela veut dire que le projectile est dimensionné pour des usages où le diamètre nominal .515 et un poids élevé ont du sens. Ce n’est pas le moule « polyvalent .50 » : c’est un moule pour une famille de chambres, de canons et de pas de rayures spécifiques, souvent en contexte tir réplique / arme ancienne ou poudre noire (selon l’arme).
Quand vous achetez des balles prêtes à l’emploi, vous payez : la matière, la main-d’œuvre, le calibrage et la marge. Avec un moule, vous investissez une fois, puis vous payez surtout le plomb/alliage et votre temps. L’intérêt devient réel si vous tirez régulièrement et si vous êtes prêt à mettre en place une routine de contrôle : température, poids, diamètre, lubrification. C’est exactement le genre de routine que ce guide vous aide à construire.
Un moule 1 cavité est plus lent qu’un 2, 4 ou 6 cavités, mais il a une vertu : on peut stabiliser plus facilement la température des blocs et la cadence de travail. Si votre objectif est la répétabilité (balles très proches), le 1 cavité est souvent un bon choix. Et sur un projectile lourd, c’est un vrai confort : on manipule moins de plomb liquide par cycle.
Si vous débutez totalement en rechargement, commencez par explorer la catégorie Rechargement pour cadrer l’écosystème (outillage, consommables, sécurité), puis revenez sur ce moule une fois l’atelier prêt.
Dans le rechargement, on voit passer beaucoup de « caractéristiques marketing ». Ici, les informations essentielles sont simples, mais il faut les prendre au bon niveau : certaines valeurs sont nominales et peuvent varier selon l’alliage, la température de coulée et le vieillissement du moule. Voici les points réellement utiles, vérifiables et actionnables.
Diamètre .515 : c’est la valeur autour de laquelle vous allez raisonner pour le calibrage et l’adaptation à votre canon. Ne partez pas du principe que « .50 = .500 ». Les armes anciennes et certaines répliques ont des tolérances et des dimensions qui n’ont rien à voir avec les standards modernes. Dans l’idéal, vous raisonnez à partir d’un slug (empreinte du canon) ou d’une mesure fiable du diamètre fond de rayures, puis vous choisissez le diamètre final après calibrage/lubrification.
Poids 340 gr : c’est un projectile lourd, qui impose souvent une approche prudente sur la charge (selon la cartouche/arme). Le point clé : MidwayUSA précise que les poids annoncés sont donnés pour un alliage suggéré, et que le poids réel varie selon votre mélange. C’est normal : plus l’alliage contient d’antimoine/étain, plus la densité et la solidification changent, donc le poids final bouge. D’où l’intérêt d’une routine : écarter les balles hors tolérance, surtout si vous cherchez un groupement propre.
Acier : un moule acier tient la route sur des années, mais demande plus de discipline : propreté, protection contre la corrosion, montée en température progressive. En échange, la stabilité thermique est bonne, et l’usure faible si vous stockez correctement.
1 cavité : cadence plus lente, mais régularité souvent meilleure pour un débutant exigeant. Le 1 cavité est aussi utile pour « apprendre » un moule : comprendre à quelle température il coule bien, comment il ventile, et comment votre alliage se comporte.
Les distributeurs associent ce moule à des cartouches comme 56-50 Spencer et 50-70 Government (MidwayUSA) et parlent explicitement du 56-50 Spencer (Track of the Wolf). Concrètement : si vous êtes dans ces familles, le moule a du sens. Si vous êtes en « .50 » moderne sans certitude sur le diamètre requis, prenez le temps de vérifier votre chambre et votre canon avant de commander, ou contactez l’équipe via la page contact : chez Le Montagnard, chaque produit est sélectionné par notre équipe de passionnés, et un conseil en amont évite des achats inutiles.
Un moule, même excellent, ne compense pas un atelier mal réglé. La majorité des problèmes attribués au moule (rides, base mal formée, bulles, poids irrégulier) viennent en réalité de trois causes : température, propreté et cadence. La bonne nouvelle : ce sont des variables que vous pouvez maîtriser facilement avec une méthode.
Sans entrer dans des recettes d’alliage « universelles » (elles n’existent pas), retenez une logique : un projectile destiné à des usages historiques et/ou poudre noire se tire souvent mieux avec un plomb plutôt souple (obturation, prise de rayures), alors qu’un projectile destiné à des vitesses plus élevées peut demander plus de dureté pour limiter l’emplombage. Le 515139 étant un projectile lourd, commencez par un alliage simple et répétez vos tests : changer d’alliage à chaque session vous empêche de comprendre le comportement du moule.
Point important : le poids final dépend de l’alliage. MidwayUSA rappelle que le poids annoncé est donné pour un alliage recommandé et que le poids réel peut varier. Pour vous, ça signifie : définissez une tolérance (par exemple ±1% sur 340 gr, selon votre exigence), pesez un échantillon, puis triez. C’est une démarche « pro », simple et très efficace.
La stabilité de température est la clé. Un moule acier met plus de temps à se stabiliser, mais une fois « dans sa zone », il coule de façon très répétable. Deux gestes comptent :
Sur certains retours d’expérience de distributeurs, on voit des températures élevées (850°F) pour des coulées sur ce type de moule. Inutile de copier un chiffre sans votre contexte : utilisez-le plutôt comme rappel que les projectiles lourds demandent souvent un métal bien fluide et un moule bien chaud. Votre indicateur principal reste la qualité de remplissage : base nette, arêtes propres, surface régulière.
Avant la première coulée, dégraissez le moule (huile de stockage, résidus). Ensuite, fluxez votre bain pour remonter les impuretés, et travaillez en zone ventilée. Attention : ventilation ne veut pas dire courant d’air sur le moule, sinon vous cassez votre stabilité thermique. L’objectif est d’évacuer les fumées, pas de refroidir l’outillage.
Le plomb liquide est un risque mécanique et thermique, et certaines pratiques (humidité, eau, sueur) sont très dangereuses. Gardez une règle simple : zéro humidité près du bain et des lingots, et portez des protections adaptées (gants, lunettes, vêtements couvrants). Pour le stockage, protégez le moule acier contre l’oxydation : un moule rouillé, c’est un moule qui marque vos balles.
La différence entre « ça sort » et « c’est bon » tient souvent à 5 minutes de méthode. L’objectif avec un projectile comme le .515 340 gr est d’obtenir une série où les balles ont une base parfaite, un poids stable et un diamètre cohérent.
Sur un moule acier, la mise en température est déterminante. Les premières balles peuvent présenter des rides (moule trop froid) ou au contraire des bavures (moule trop chaud, cadence trop rapide). Ne tirez aucune conclusion sur la qualité du moule avant d’avoir stabilisé :
Un projectile lourd exige un métal fluide et un remplissage franc. Si vous coulez à la louche, travaillez avec une louche pleine et un geste stable. Si vous coulez au bottom pour, alignez bien le jet, rapprochez la sortie, et laissez une carotte suffisante : elle alimente la solidification et limite les retassures internes.
La plaque de coupe doit être assez serrée pour faire une base nette, mais pas au point de forcer et d’user prématurément. Une base mal coupée, c’est une balle qui déséquilibre. Le bon moment de coupe : quand la carotte a figé mais reste encore « tendre » à l’effort. Trop tôt : smear (étalement). Trop tard : efforts excessifs et micro-arrachements.
Adoptez une routine simple, toutes les 10 balles :
Sur un projectile de 340 gr, un défaut de base ou une variation de poids trop grande se ressent plus facilement en cible. Si vous cherchez la performance, la discipline de tri est un raccourci vers de meilleurs groupements.
DÉCOUVRIR LE RAYON RECHARGEMENT
Un moule ne fait qu’une partie du travail. La performance vient ensuite : calibrage au bon diamètre, lubrification adaptée, et stockage propre. C’est aussi là que beaucoup de rechargeurs gagnent en régularité, surtout sur des armes à tolérances plus larges.
Trois zones dominent :
Triez sans état d’âme. Le plomb se recycle. Votre temps au stand vaut plus cher.
La valeur .515″ est un repère, pas une vérité universelle. Certains canons aiment un projectile légèrement surdimensionné avant obturation; d’autres, surtout si vous utilisez des douilles/étuis spécifiques, imposent une contrainte de chambrage. L’approche raisonnable :
Si vous avez un doute sur la compatibilité avec votre arme, demandez conseil via la page contact. Un échange rapide vous évite d’investir dans un sizer ou un outillage inadapté.
Sans entrer dans des « recettes » propriétaires, retenez l’objectif : la lubrification doit éviter le frottement excessif, limiter l’emplombage et garder une combustion régulière (selon poudre/arme). Sur des usages poudre noire, certaines graisses sont conçues pour gérer les résidus et garder le canon « humide ». Sur d’autres usages, la logique change. Ce guide ne remplace pas un manuel de rechargement : il vous donne une méthode pour ne pas vous tromper de priorité.
Pour les balles : stockez au sec, étiquetez (alliage, date, poids moyen, diamètre). Pour le moule acier : nettoyez, séchez, puis protégez contre l’oxydation avant rangement. Un moule protégé, c’est une prochaine session sans surprise.
Le Lyman 515139 est une solution cohérente si vous cherchez un projectile .515 autour de 340 gr avec une approche « qualité ». Mais ce n’est pas la seule manière d’arriver au résultat. Le bon choix dépend de votre fréquence de tir, de votre besoin de régularité, et de votre tolérance au temps passé à l’atelier.
| Option | Pour qui ? | Avantages | Limites |
|---|---|---|---|
| 515139 SC .50 340 gr | Rechargeur régulier, priorité à la constance | Acier durable, projectile lourd, base nette si réglé, bon contrôle qualité | 1 cavité (plus lent), poignées non incluses, exigeant sur température/stockage |
| Autres moules « proches » (diamètre/poids différents) | Armes avec contraintes spécifiques (chambrage, pas de rayure) | Peut coller mieux à votre canon, à votre charge, à votre usage | Demande plus de recherche (mesures, essais) |
| Balles déjà coulées (achat) | Tireur occasionnel, pas d’atelier | Gain de temps, pas de gestion du plomb | Moins de contrôle sur alliage/diamètre, coût long terme |
| Moule multi-empreintes | Gros volume, séries longues | Cadence élevée | Plus dur à stabiliser en température, plus de manipulation |
Comment trancher ? Posez-vous trois questions :
Si votre priorité est la régularité et que vous acceptez une cadence plus lente, le 515139 SC .50 340 gr a une vraie logique. Et si vous souhaitez explorer davantage d’outillage, la porte d’entrée naturelle reste la catégorie Rechargement.
Si vous êtes dans une démarche « atelier », retrouvez aussi notre guide expert sur un moule à balles 1 cavité calibre .458 : les principes de montée en température, de tri et de finition sont très proches, même si le projectile et l’usage changent.
La plupart des échecs en coulage ne viennent pas d’un « mauvais moule », mais d’un enchaînement de petits détails. Voici les pièges les plus fréquents avec un moule acier et un projectile lourd.
Symptômes : surface ridée, angles arrondis, base pas nette. Cause : moule pas assez chaud, bain pas assez fluide, cadence irrégulière. Solution : préchauffage sérieux + cadence stable + carotte suffisante.
Symptômes : bavures au plan de joint, base qui « smear » à la coupe, couleurs très marquées. Cause : cadence trop rapide ou bain trop chaud. Solution : ralentir, laisser figer un peu plus, ou réduire légèrement la température.
Une poussière, un résidu de plomb, une trace d’huile : et le moule ne ferme plus parfaitement. Résultat : ligne de joint marquée, bavures, variation de diamètre. Solution : nettoyage régulier, fermeture douce, et stockage protégé.
Changer d’alliage, changer de température, changer de cadence, changer de lubrifiant : vous ne saurez jamais ce qui a amélioré ou dégradé le résultat. Méthode : une variable à la fois, notes écrites, et tri.
MidwayUSA rappelle explicitement que le poids donné dépend d’un alliage recommandé et peut varier. Si vous ne pesez jamais, vous pouvez mélanger des balles à 330 gr et à 350 gr dans la même série. Sur un projectile lourd, ça se ressent. Solution : pesée et tri par lots.
« C’est du .50, donc ça ira » est une erreur classique. Le .515 n’est pas « du .500 ». Avant de tirer, vérifiez le chambrage, les contraintes d’étui et l’adaptation à votre canon. En cas de doute, contactez le SAV spécialisé : conseils personnalisés, c’est souvent ce qui fait gagner le plus de temps.
Le rechargement et la manipulation de plomb et de poudres impliquent des règles de sécurité et de stockage. Pour les aspects officiels, référez-vous aux textes et informations publiques disponibles sur des sites institutionnels comme interieur.gouv.fr et les ressources légales via Légifrance. L’objectif ici n’est pas de résumer la loi, mais de vous rappeler de vérifier les obligations applicables à votre situation.
Oui : des distributeurs comme MidwayUSA listent explicitement les cartouches 56-50 Spencer et 50-70 Government comme usages associés à ce moule. Dans tous les cas, vérifiez la compatibilité réelle avec votre arme (diamètre de canon, chambre, étui) avant de produire une grande série.
Le .515″ est un diamètre nominal. Le résultat dépend de l’alliage, de la température, et de la fermeture parfaite du moule. C’est précisément pour ça que le calibrage et le contrôle dimensionnel font partie de la méthode « propre ».
Parce que le poids dépend de l’alliage et des conditions de coulée. MidwayUSA indique que les poids annoncés sont donnés avec un alliage recommandé et peuvent varier selon le mélange utilisé. Pesez, notez votre alliage, et stabilisez votre process.
Non : des fiches distributeurs précisent que les poignées ne sont pas incluses et doivent être achetées séparément. Prévoyez ce poste dans votre budget pour éviter de bloquer votre première séance.
Non : MidwayUSA indique Gas Check : No. Cela oriente le choix vers une approche cohérente en termes de vitesse et de lubrification, selon votre arme et votre chargement.
L’acier est durable et tient bien la chaleur une fois stabilisé, mais il demande un peu plus de discipline (préchauffage, protection contre la corrosion). L’aluminium monte vite en température et peut être plus permissif sur la cadence, mais l’usure et la stabilité peuvent varier selon les marques et les séries.
Base nette, poids stable (faible dispersion), absence de rides, plan de joint propre, et résultats en cible cohérents. Si l’un de ces points se dégrade, revenez aux fondamentaux : température, propreté, cadence.
Pour élargir le sujet (entraînement, manipulations, accessoires), vous pouvez aussi consulter notre guide sur les cartouches de manipulation 9×19 : ce n’est pas du rechargement poudre noire, mais les principes de sécurité et de répétition des gestes restent pertinents.
Si vous cherchez un moule acier fiable, en 1 cavité, pour produire un projectile .515 autour de 340 grains au profil nez plat, le 515139 SC .50 340 gr est une option cohérente — à condition d’assumer la méthode : préchauffage, cadence régulière, tri au poids et contrôle du diamètre. C’est précisément cette discipline qui transforme un simple « coulage » en série réellement exploitable au stand.
Pour équiper votre atelier et continuer à progresser, explorez le rayon Rechargement. Et si vous voulez sécuriser votre achat (compatibilité arme/chambre, outillage, consommables), l’équipe peut vous orienter via le contact Le Montagnard : livraison rapide, SAV spécialisé, conseils personnalisés.
